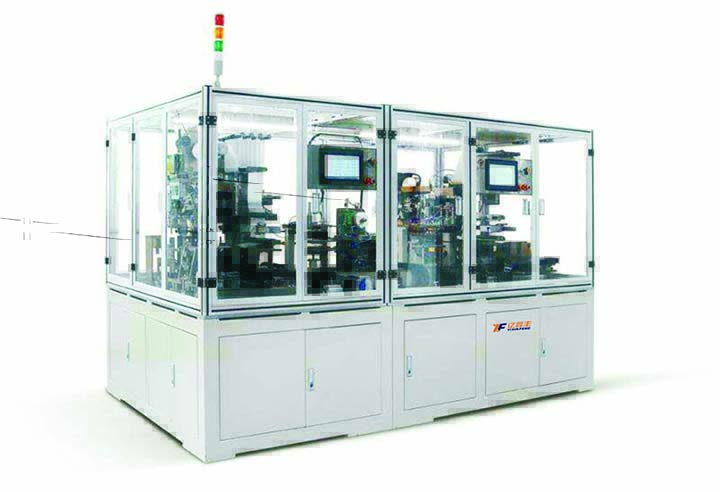

疊片機是適用大中型動力鋰電池鋰電芯卷繞加工工藝的自動化機械，其原理是將正、負級片裝進料盒中，吸料裝置上下健身運動，在正、負級料盒中撿取極片，經二次精準定位，更替將正、負級片放到卷繞臺子上。膈膜積極放卷，卷繞臺推動膈膜上下往復式挪動產生Z字疊繞。卷繞進行后，依照設置長短斷開，全自動送出人力貼膠，應用該機器設備能緩解勞動效率，提升 產品品質和生產率的鋰電池設備。
可是，因?yàn)闃O片承載盒中的極片一般為密不可分累加情況，極片中間會因?yàn)殪o電引力造成吸附力，造成 吸料裝置在開展上料的時候會出現汲取雙片極片的狀況，促使卷繞工作不可以順利開展，危害產品合格率，也減少了工作效能。
用以疊片機上的極片送料裝置，包含挪動吸料組織、升料組織及其載料組織，上述挪動吸料組織坐落于上述載料組織上邊的一側，上述載料組織包含底版、第一L型限位開關板、第二L型限位開關板及其承載板，上述承載板上置有極片，上述底版表層設立導向性孔，上述升料組織越過上述導向性孔與上述承載板固定不動聯接；上述極片的前后左右兩邊各自抵接有最少2個上述第一L型限位開關板而上下兩邊各自抵接最少一個上述第二L型限位開關板，且上述第一L型限位開關板與上述第二L型限位開關板與上述底版根據地腳螺栓可調聯接；上述極片一側的上述第一L型限位開關板兩側拖動聯接有聯接板，上述承載板的四周各自拓寬有聯接桿，且上述聯接桿越過上述聯接板及其上述第二L型限位開關板表層；上述極片左右端部前后左右2個上述第一L型限位開關板中間聯接有傳動軸，上述傳動軸上扣接有消除靜電輥，且上述消除靜電輥與上述承載板頂部的上述極片表層抵接。
更進一步地，上述升料組織包含升降機電動機、升降機板、傳動齒輪及其齒輪齒條，上述升降機板越過上述導向性孔與上述承載板底邊固連，上述升降機板前表層根據地腳螺栓固定不動有齒輪齒條，上述升降機電動機的輸出軸上鍵連接有一定的述傳動齒輪且上述傳動齒輪與上述齒輪齒條齒合。
疊片機行業的用以疊片機上的極片送料裝置,包含挪動吸料組織,升料組織及其載料組織,挪動吸料組織坐落于載料組織上邊的一側,載料組織包含底版,第一L型限位開關板,第二L型限位開關板及其承載板,承載板上置有極片,底版表層設立導向性孔,升料組織越過導向性孔與承載板固定不動聯接;極片的前后左右兩邊各自抵接有最少2個第一L型限位開關板而上下兩邊各自抵接最少一個第二L型限位開關板,且第一L型限位開關板與第二L型限位開關板與底版根據地腳螺栓可調聯接;本實用新型專利出示的用以疊片機上的極片送料裝置能夠?qū)O片的靜電感應去除,減少了下方的極片被另外汲取上來的很有可能,進而防止了欠佳品的出現,也提升 了疊片機的工作高效率。
疊片機是一種全自動完成充電電池極片卷繞的機器設備,屬鋰電自動化生產的主要設備之一;疊片機的開料是根據料盒開料,因而最先對料盒開展上料,即把充電電池極片裝進料盒中，才可以把料盒用以疊片機開料。疊片機用材盒一般金屬材料盒體構造,無墻頂,底端張口,底端周圍有擋邊,底端設立墊板，為了更好地確保疊片機上上料精確,料盒的橫截面與充電電池極片中間的空隙較小,現階段一般全是選用手工制作對料盒開展上料,因?yàn)槌潆婋姵貥O片非常薄太脆,另外料盒深層較大,再聊上料全過程中非常容易造成 充電電池極片磕磕碰碰、損害，疊片機把磕磕碰碰。損害的充電電池極片包入電池中會造成 欠佳品造成，另一方面手工制作送料時，因?yàn)槌潆婋姵貥O片與料盒外壁的空隙較小,上料不方便,上料高效率低。
用以疊片機上的極片送料裝置，其特點取決于：包含挪動吸料組織、升料組織及其載料組織，上述挪動吸料組織坐落于上述載料組織上邊的一側，上述載料組織包含底版(1)、第一L型限位開關板(2)、第二L型限位開關板(3)及其承載板(4)，上述承載板(4)上置有極片，上述底版(1)表層設立導向性孔(6)，上述升料組織越過上述導向性孔(6)與上述承載板(4)固定不動聯接；
上述極片的前后左右兩邊各自抵接有最少2個上述第一L型限位開關板(2)而上下兩邊各自抵接最少一個上述第二L型限位開關板(3)，且上述第一L型限位開關板(2)與上述第二L型限位開關板(3)與上述底版(1)根據地腳螺栓可調聯接；上述極片一側的上述第一L型限位開關板(2)兩側拖動聯接有聯接板(7)，上述承載板的四周各自拓寬有聯接桿，且上述聯接桿越過上述聯接板及其上述第二L型限位開關板表層；
上述極片左右端部前后左右2個上述第一L型限位開關板中間聯接有傳動軸，上述傳動軸上扣接有消除靜電輥，且上述消除靜電輥)與上述承載板頂部的上述極片表層抵接。
依據專利申請權1上述的用以疊片機上的極片送料裝置，其特點取決于：上述升料組織包含升降機電動機、升降機板、傳動齒輪及其齒輪齒條，上述升降機板(越過上述導向性孔(6)與上述承載板(4)底邊固連，上述升降機板前表層根據地腳螺栓固定不動有一定的述齒輪齒條，上述升降機電動機的輸出軸上鍵連接有一定的述傳動齒輪且上述傳動齒輪與上述齒輪齒條齒合。
依據專利申請權2上述的用以疊片機上的極片送料裝置，其特點取決于：上述導向性孔里側設立導軌滑塊，上述升降機板表層相匹配上述導軌滑塊設立有垂直的滑軌。
依據專利申請權1上述的用以疊片機上的極片送料裝置，其特點取決于：上述挪動吸料組織包含上料摸組，上述上料摸組上拖動聯接有雙翹板，上述雙翹板上固定不動有水準伸縮式汽缸，上述水準伸縮式汽缸的液壓缸上固接有左右升降機汽缸，上述左右升降機汽缸的液壓缸上固定不動有玻璃吸盤。
依據專利申請權1上述的用以疊片機上的極片送料裝置，其特點取決于：上述挪動吸料組織、升料組織及其載料組織各自設立2個，2個上述載料組織的上述承載板各自置有正級片及其負級片，上述挪動吸料組織相對性建在2個上述載料組織的前后左右兩邊。
