一、軟包組裝線概述
軟包電池組裝線作為鋰電池制造的中后段工序，主要針對疊片或卷繞后的裸電芯，執行極耳焊接、貼膠、沖殼、頂側封裝等操作。
組裝線的設計依據鋰電池生產工藝流程布局，形式選擇取決于電芯大小規格。
· 對于長度在 390mm 以下的電池，常采用凸輪分割器驅動的轉盤結構，其優勢在于結構緊湊、占地面積小，但轉盤精度受尺寸限制，負載加大也會影響啟停難度和效率。
· 長度在 390mm 以上的電池則一般采用直線結構，能滿足大電池工位切換的定位精度要求，工位切換效率高，生產效率提升空間大，不過其占地面積較大，工位切換驅動機構復雜，成本相對較高。
組裝線節拍控制取決于各工位生產的瓶頸工位，需考慮設備綜合稼動率進行設計。例如，實際產能需求為 8PPM 時，通常按 10PPM 設計，針對瓶頸工位采用多工位方式。通過計算每個工位所需工藝時間，在不滿足生產效率要求時進行多工位設計，以確保滿足產能需求。

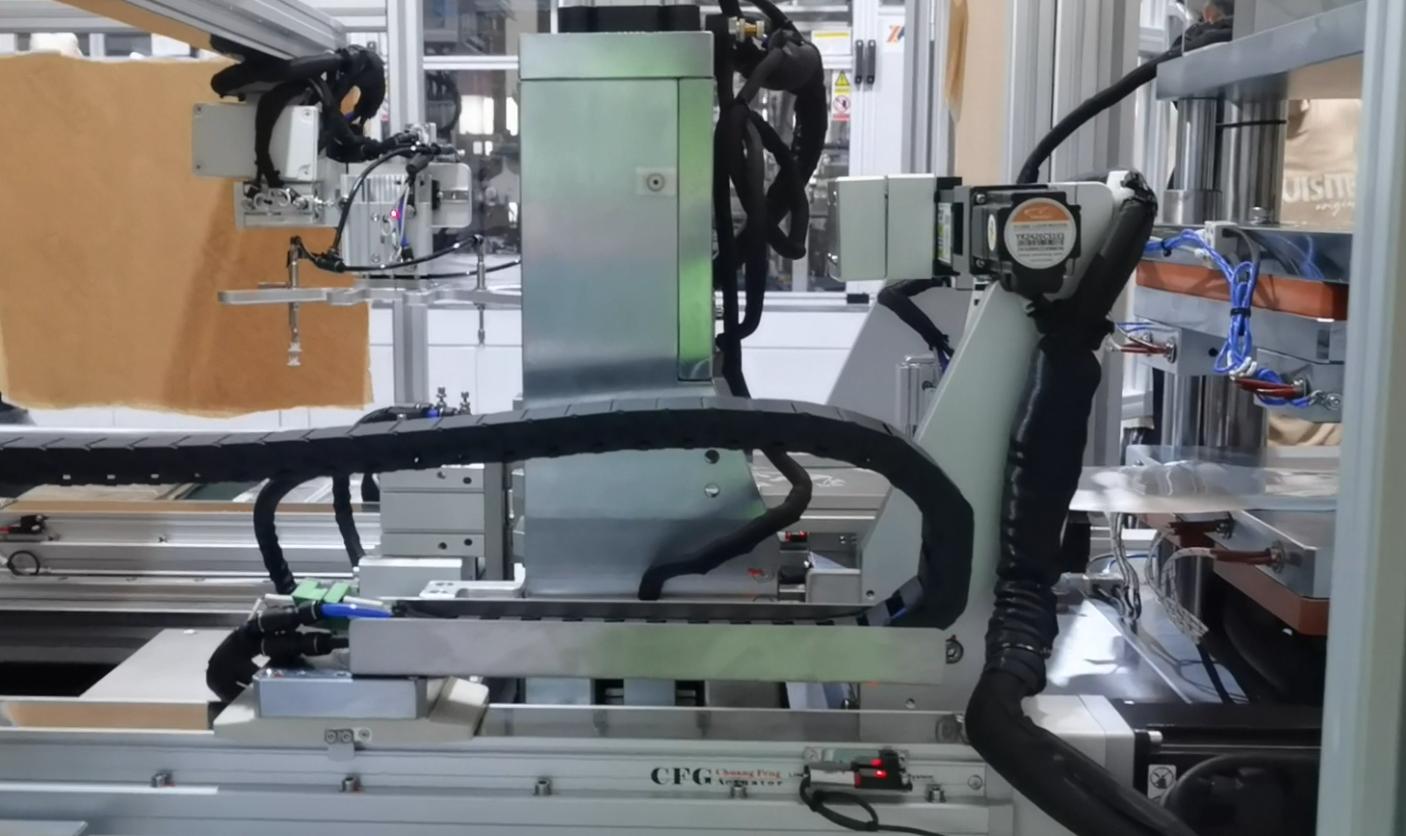

電池組裝過程中，不同狀態的電芯需采用合適的物流方式流轉和切換。
· 疊片機出料的裸電芯，常以倍速鏈 + 電芯夾具方式輸送，倍速鏈輸送效率高、適合長距離輸送、負載大、維護簡單且型材靈活性強，但易摩擦產生粉塵。部分廠家為規避粉塵影響，選用價格昂貴的磁懸浮輸送線。
· 電芯進入焊接機后，采用步進式輸送方式，驅動采用伺服電機 + 撥叉的循環結構，以保證每個工位對電芯的定位精度要求。
· 焊接機下料后及包裝機之后，一般采用伺服電機 + 同步帶的輸送方式，可保證電芯輸送的等間距性，方便機械手下料和上料抓取位置的準確性。
電芯組裝線上，電池廠家對電芯尺寸精度有要求，因此進組裝線前需對電芯進行定位，通常采用兩邊為定位基準，另外兩邊以推的方式定位，或采用電芯本體中心定位方式，前后左右同時推電芯本體，具體選擇取決于電芯工藝尺寸要求及結構設計便利性，確保基準一致以保證電芯組裝的一致性。

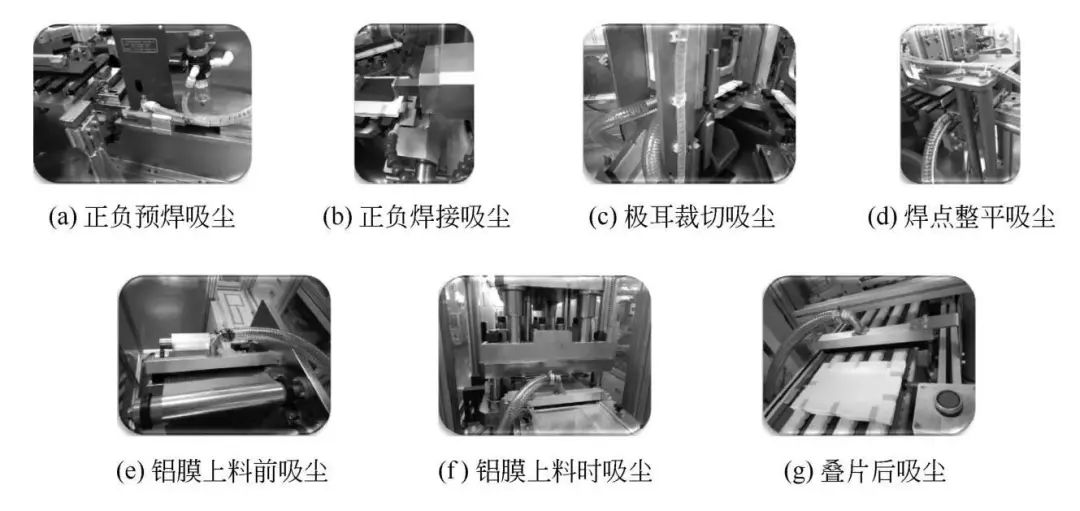

金屬粉塵進入電芯本體可能引發短路起火等嚴重問題，因此需嚴格控制和清除粉塵產生源。
· 疊片機輸送線（倍速鏈）易產生粉塵，可對倍速鏈線體加裝防塵板，電芯夾具采用上下包夾方式輸送，對回流線體上的空夾具進行定點除塵，采用吹 + 吸方式，同時增大人工清潔頻率防止粉塵堆積。
· 組裝線中存在裁切或焊接工位會產生粉塵，如極耳的預焊、裁切、Tab 焊接、焊印壓平等工位，均設置專門的除塵機構進行不間斷吸塵處理。
為確保電池生產質量的穩定性和一致性，在組裝線各環節設置相應檢測傳感器進行質量控制，具體體現如下：
· 通過顏色傳感器檢測電芯來料極性，防止電池放反。
· 對電芯進行掃碼，將信息上傳至 MES 系統以便跟蹤。
· 采用 X 射線檢測電芯對齊度，防止錯位嚴重的電池繼續生產。
· 檢測 Tab 片的極性及正反，避免焊接錯誤。
· 檢測 Tab 焊接后的貼膠情況，避免焊印接觸鋁塑膜。
· 進行 Tab 焊接后的 CCD 尺寸檢測，保證電芯生產尺寸一致性。
· 對焊接后電芯進行 Hi - pot 測試，確保兩極無導通。
· 控制鋁塑膜糾偏，保證沖坑良品率。
· 封裝后電池進行 CCD 尺寸檢測，保證外觀尺寸一致性。
· 對封裝后電池進行 Hi - pot 測試和絕緣測試，確保兩極無導通以及兩極與鋁塑膜之間無導通。
· 檢測封裝后電池的封印厚度，確保封印一致性。

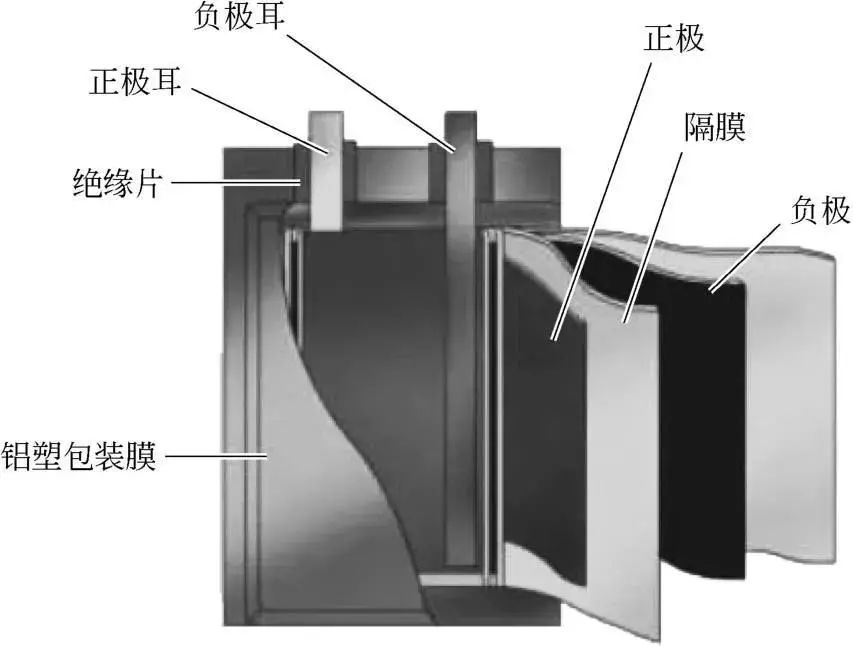

鋰電池由鋰金屬或鋰合金為負極材料，使用非水電解質溶液。軟包鋰電池是在液態鋰離子電池外套上聚合物外殼，采用鋁塑復合膜包裝。其與圓柱電池和鋁殼電池組成成分相同，但包裝形式和物理結構不同，導致裝配形式和生產工藝各異。
軟包電池裝配線生產工藝分為極耳焊接、包裝機、沖坑機三大部分，主要技術指標包括產品合格率≥99%、全線生產效率依據產線要求而定、生產線需操作人員 2 人、整線設備稼動率≥98%、封裝設備合格率≥98.8%。
軟包電池裝配線主要由極耳焊接機、包裝機、包裝機后段等組成。
極耳焊接機對接疊片機物流過來的裸電芯，進行極耳收攏的超聲波預焊、導電柄的超聲波終焊、焊印壓平、除塵、貼膠等工序，為入鋁塑膜坑封裝做準備。
1.極耳預焊
· 功能與動作：實現極耳的超聲波預焊接，焊機下焊頭固定，電芯極耳到位后，氣缸下壓托盤夾具達到預焊工作高度，焊接同時吸塵并聚攏極耳。焊接電芯有防護裝置，下焊頭吸塵罩內有粉塵吸附裝置，保證焊接粉塵吸附干凈，吸塵風速≥15m/s。
· 精度要求：極耳預焊焊接位置精度上下方向偏差≤±0.2mm，左右方向偏差≤±0.2mm。
2.極耳裁切
· 組成：由上下切刀、導向機構、除塵機構、廢料導槽、上下氣缸等組成。
· 功能與動作：將預焊后極耳裁切整齊，刀具采用 SKD11 鍍類金剛砂膜或鑲鎢鋼處理，一備一用，裁切位置調整處有數顯千分尺，裁切刀裁切到預焊焊印上。
· 精度與壽命：裁切后極耳長度可調范圍 0 - 10mm，裁切精度 ±0.1mm，切刀單次使用次數≥30 萬次，可反復修磨 10 次以上，裁切時將裁切機構與外部環境隔離，吸塵風速≥15m/s，裁切壓板有凸臺設計，彈簧力可調。
3.極耳 Tab 終焊
· 正 / 負極 Tab 上料機構：由 Tab 彈匣式送料機構、伺服提升裝置、吸取機構、二次定位機構、彈匣機構檢測傳感器等組成。功能包括實現正負極 Tab 自動上料，Tab 片取料機械手具備旋轉功能防呆處理，Tab 片極性檢測及定位，送料機構采用伺服電機和滾珠絲桿組合驅動保證精度，定位精度為 ±0.2mm。彈匣機構上共有 5 個彈匣，一次上料可連續工作 2h 以上。
· 正 / 負極極耳主焊：主要由超聲波焊機、定位機構、檢測系統、吸塵系統等組成。焊頭 / 底模單次使用壽命≥5 萬次，單面可反復修磨 5 次以上，極耳焊接層數兼容≤50 層，焊接后有檢測極耳是否焊接導電柄裝置，焊接關鍵性參數可設定上下限數值，具有在線檢測、異常報警、電芯 NG 排除等功能，吸塵風速 20m/s，極耳定位精度 ±0.2mm，焊接位置精度上下偏差 ±0.2mm，左右偏差 ±0.2mm，焊接參數具有本地存儲及與 MES 對接接口功能。
4.極耳焊印除塵
· 焊印壓平機構：由上氣缸移動機構、下頂升機構、壓塊、吸塵罩等組成，用于實現極耳焊接后的整形，將焊印毛刺壓平或壓掉，為二次除塵做準備，整形壓力≥500N，壓板材質 PEEK，整形后無翹曲，整形位置可調。
· 焊印二次除塵機構：由氣缸移動機構、密封腔體、毛刷機構等組成，對焊印處進行獨立除塵，將壓平機構未清理掉的金屬粉塵徹底清除，清潔后無大于 50μm 異物，吸塵風速≥20m/s，清潔過程不二次污染電芯且不損傷極耳。
5.極耳焊印貼膠及檢測
· 極耳焊印貼膠機構：由膠紙送料機構、張緊機構、導向機構、自動裁切機構、吸取貼膠機構等組成，貼膠方式為上下分開貼，膠帶長度兼容≤100mm，寬度≤25mm，保證藍膠完全遮住焊印和極耳底部邊緣，貼膠整齊不壓住導電柄的 PP 膠，可實現貼膠位置精度在 ±0.2mm，上下對齊度 ±0.2mm 內，裁切精度 ±0.2mm。
· 極耳焊印貼膠檢測機構：由氣缸、壓塊、探針等組成，主要檢測電芯極耳焊印處的膠帶有無并對膠帶進行壓平。
鋁塑膜沖坑機對鋁塑膜卷料進行主動放卷，并在鋁塑膜上沖出滿足電池尺寸的坑。
1.放卷糾偏機構
· 組成：由氣脹軸、卷料鋁塑膜定位機構、主動開卷機構、張力控制系統、接料平臺、糾偏系統等組成。
· 功能與動作：承擔鋁塑膜上料、換料、放卷及實時糾偏處理，通過人工上料，料卷氣缸定位，光電傳感器檢測料有無，具有人工接帶平臺，鋁塑膜通過張力控制器 + 磁粉制動器調節張力，保持恒定，雙放卷結構可實現短時間停機作業。
· 精度參數：張力范圍 0 - 100N，張力控制精度 ±3N，卷徑檢測范圍≥400mm，檢測精度要求 ±0.1mm，過輥材質為黑色硬質氧化的鋁合金 A6061，鍍層厚度大于 4μm，表面粗糙度為 Ra0.8，使用壽命可達 3 年以上。
2.切縫機構
· 組成：主要由直線軸承、立柱、氣缸、裁刀、裁刀固定板等組成。
· 功能與動作：沖坑前對兩張鋁塑膜中間切縫釋放應力，裁刀采用美工刀片，拉料到位后平臺吸真空打開，上氣缸驅動裁切機構切縫，裁切機構有吸塵罩，吸塵風速≥15m/s，預裁位置精度 0.3mm。
3.沖坑機構
· 組成：由沖殼模具、伺服電機、減速機、滾珠絲桿、氣缸、導向軸等組成。
· 功能與動作：采用多個氣缸壓緊鋁塑膜，伺服電機驅動滾珠絲桿進行沖坑，深度可軟件設定范圍 2 - 12mm，鋁塑膜壓緊力通過伺服調節，模具有沖裁定位孔功能，采用雙坑沖殼方式，沖殼尺寸精度可控制在 ±0.1mm 內，定位銷孔采用氣缸沖孔，沖孔精度 ±0.1mm，設備沖殼模具兩側配備光柵檢測異物報警并停機，主要材料包括底板 45# 調質 + 鍍鎳、頂板 45# 調質 + 鍍鎳、主立柱 45# 調質 + 鍍鉻、上模板 SKD11 + 淬火 + 氮化、凹模 SKD11 + 淬火 + 氮化、凸模 KD11 + 淬火 + 氮化、凸模固定板 45# + 鍍鎳，每臺沖坑機配做一臺模具小車以方便換模。
4.裁切機構
· 組成：主要由導桿、切刀、切刀固定座、上下氣缸、除塵機構等組成。
· 功能與動作：用于對鋁塑膜定長分切，裁切時設有除塵裝置，裁切刀使用壽命可達 30 萬 - 50 萬次（具備壽命提醒報警），可修磨 10 次以上，吸塵風速≥20m/s，鋁塑殼裁切精度為 ±0.2mm。

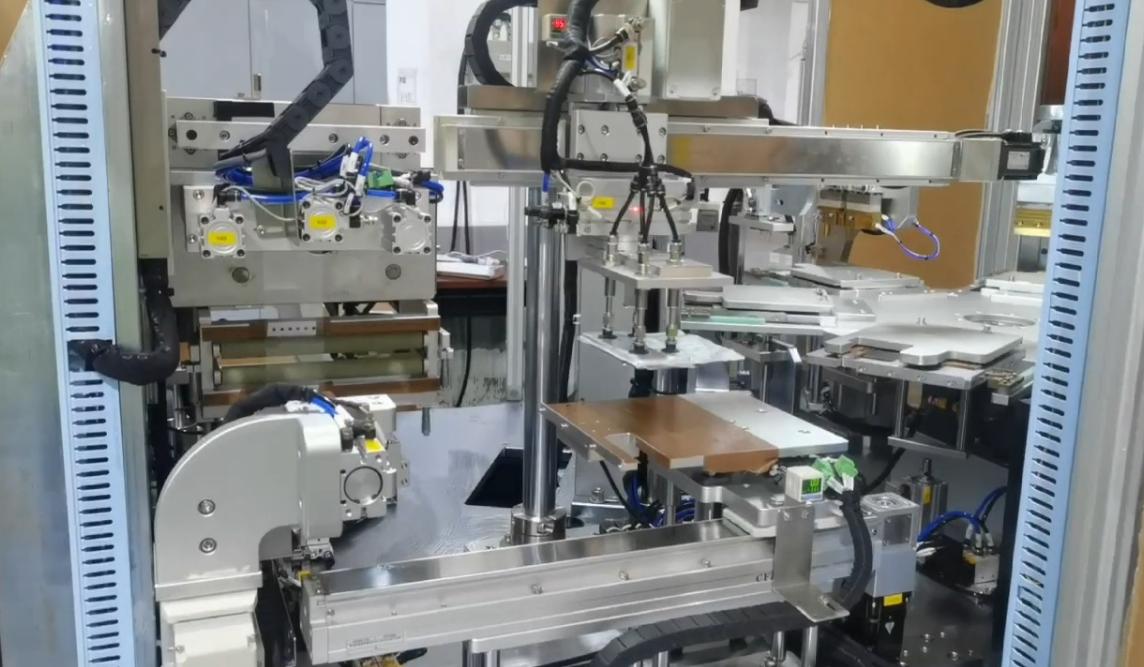

包裝機將極耳焊接機焊接好的電芯與沖坑機沖壓好的鋁塑膜組裝成初步電池形態。
1.包裝機夾具
· 組成：由齒輪齒條、角軸承、上形腔、下型腔、吸盤、定位塊等組成。
· 工作原理：下型腔固定在支架上，分布真空吸盤；上型腔由夾具翻轉機構通過齒輪齒條翻轉，可實現開、合、保持三位置要求，并分布真空吸盤。鋁膜放入型腔后，真空吸盤工作確定鋁膜位置，在各工位流轉中位置不變。上、下型腔采用仿形電芯外形尺寸加工，精度可達 ±0.2mm，材質一般選用 A6061 并做表面氧化處理，夾具機構配有三位置檢測磁性開關實時檢測上型腔位置，對折后鋁膜邊緣對齊度 ±0.2mm。
2.對折機構
· 組成：由升降氣缸、進退氣缸、直線導軌、對折板等組成。
· 功能與動作：升降氣缸保持在頂部位置，進退伺服將對折板推入鋁膜折線正上方，升降氣缸下行壓緊鋁膜后，轉盤夾具閉合，進退氣缸將對折板拉出使鋁膜完全對折，轉至下一工位，整體精度可達到 ±0.2mm。
3.裁切機構
· 組成：主要由上切刀驅動氣缸、下切刀驅動氣缸、上下切刀、壓緊機構、直線導軌、除塵機構、調壓閥等組成。
· 功能與動作：轉盤轉一工位，下氣缸動作使下刀頂升，上氣缸動作帶動彈簧壓板接觸鋁塑膜后裁切鋁塑膜，氣缸同時復位。下裁切機構內有接料盒收集裁切下的鋁塑膜，裁切機構有防塵罩，內有粉塵廢料吸附裝置，吸塵風速≥20m/s，頂邊裁切精度≤0.2mm，裁切后頂邊對齊度≤0.2mm，切刀壽命單次 30 萬 - 50 萬次（系統具備壽命提醒磨刀），可修模次數≥10 次，使用數顯千分尺保證調節精度 0.01mm。
4.頂 / 側封機構
· 組成：主要由伺服電機、滾珠絲桿、直線導軌、緩沖機構、極耳定位機構、微調機構、NAK80 封頭、溫控器、發熱管、熱電偶等組成。
· 功能與動作：封頭采用電加熱方式升溫，溫度室溫至 250℃可調，設備運行時封頭整體溫度偏差小于 ±3℃，發熱管功率 1500W，使用壽命 1 年，溫控調節精度≤5℃，從室溫升溫至 200℃所需時間小于 10min，封頭加熱座采用隔熱板密封溫度補償設計，電芯旋轉至本工位后，上下伺服電機驅動滾珠絲桿帶動上下封頭閉合進行熱封，封印壓力調節范圍為 0 - 20kgf/cm2，封頭預留有極耳槽，電池主體與封頭間隙可調，調節處有數顯千分尺，封裝時間 0 - 8s 可調，調整精度 0.1s，極耳區封印精度 ±20μm，非極耳區封印精度 ±15μm。
某客戶對電芯尺寸提出要求，根據客戶需求，設備夾持電芯規格可通過調節共用夾手或更換墊塊方式實現不同規格電芯的生產，且電芯尺寸規格變化范圍不得超過設備最大尺寸范圍。
通過以上對軟包組裝線設備的詳細解析，展示了其在鋰電池生產中的重要作用、工作原理、關鍵結構及性能特點，為鋰電池制造行業提供了專業的技術參考。
