嘿,你知道嗎?當我們談?wù)撾妱悠?、電動工具等各種使用動力電池的設備時,有一個關鍵的技術在背后默默發揮著巨大作用,那就是動力電池均衡管理。

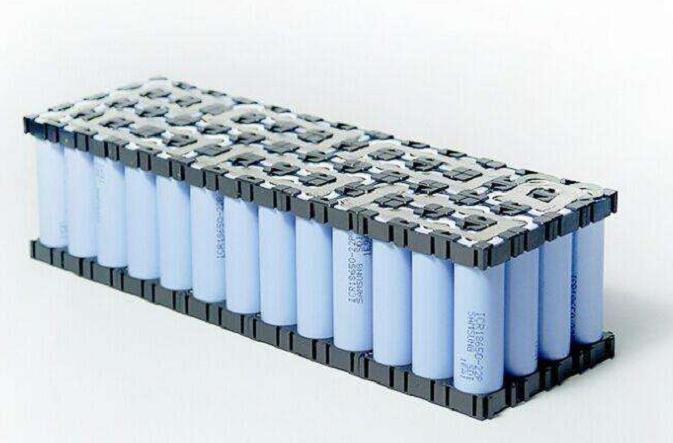

動力電池通常是由若干單體電芯串并聯連接而成的。想象一下,這就像是一個團隊,每個單體電芯都是團隊中的一員。如果這些 “隊員” 之間電壓不均衡,那可就麻煩啦!電壓最低的那個單體電芯就會像一個拖后腿的隊員,影響整個電池的性能,讓整個電池組無法發揮出應有的實力。
那怎么辦呢?別擔心,聰明的工程師們引入了電池均衡技術。這個技術就像是一個超級教練,通過各種手段讓電池組中的每個單體電池在電壓、容量及其運行狀態上盡可能保持一致,實現電池性能的最優化和壽命的最大化。
一、電池均衡的定義與意義
1. 定義:所謂電池均衡,就是采用特定技術和手段,確保電池組中的每個單體電池都在同一水平線上,就像讓一群跑步選手保持相同的速度和節奏一樣。
2. 意義:
1. 提升電池組性能:通過均衡處理,避免個別電池性能退化導致整體性能下降,讓電池組始終保持高效運轉。
2. 延長電池壽命:減少電池單體之間在電壓和容量上的差異,降低內阻,就像給電池做了一次 “保養”,有效延長使用期限。
二、電池均衡的方法
1. BMS(電池管理系統)均衡功能:BMS 就像是電池組的 “大管家”,通過調整電池單體之間的能量分配,來減小不一致性,提高可用容量和延長壽命。目前主要有被動均衡和主動均衡兩種方法。
2. 被動均衡:
1. 也被稱為能量耗散型均衡,工作原理就像是給 “冒尖” 的電池單體放放氣。當某個電池單體電量高于其他單體時,這個高能電池的能量就會通過并聯的電阻被消耗掉,變成熱能散發出去,實現與其他電池單體的均衡。
2. 被動均衡技術簡單、成本低,廣泛應用于各類電池系統中。但它也有缺點,能量損失較大,消耗的能量都變成了熱能,沒有得到有效利用。
3. 設計被動均衡系統時,均衡電流通??刂圃诤艿偷乃剑ù蠹s 100mA),而且均衡與采集過程共用相同的線束,交替進行,這雖然降低了系統復雜度和成本,但也帶來了均衡效率不高的問題,需要較長時間才能看到明顯效果。
4. 被動均衡的實現方式主要有固定分流電阻和開關分流電阻兩種。固定分流電阻就像一個一直連接著的安全閥,避免電池過充;開關分流電阻則像一個精確控制的閥門,通過控制開關的開閉來消除多余的能量。
3. 主動均衡:

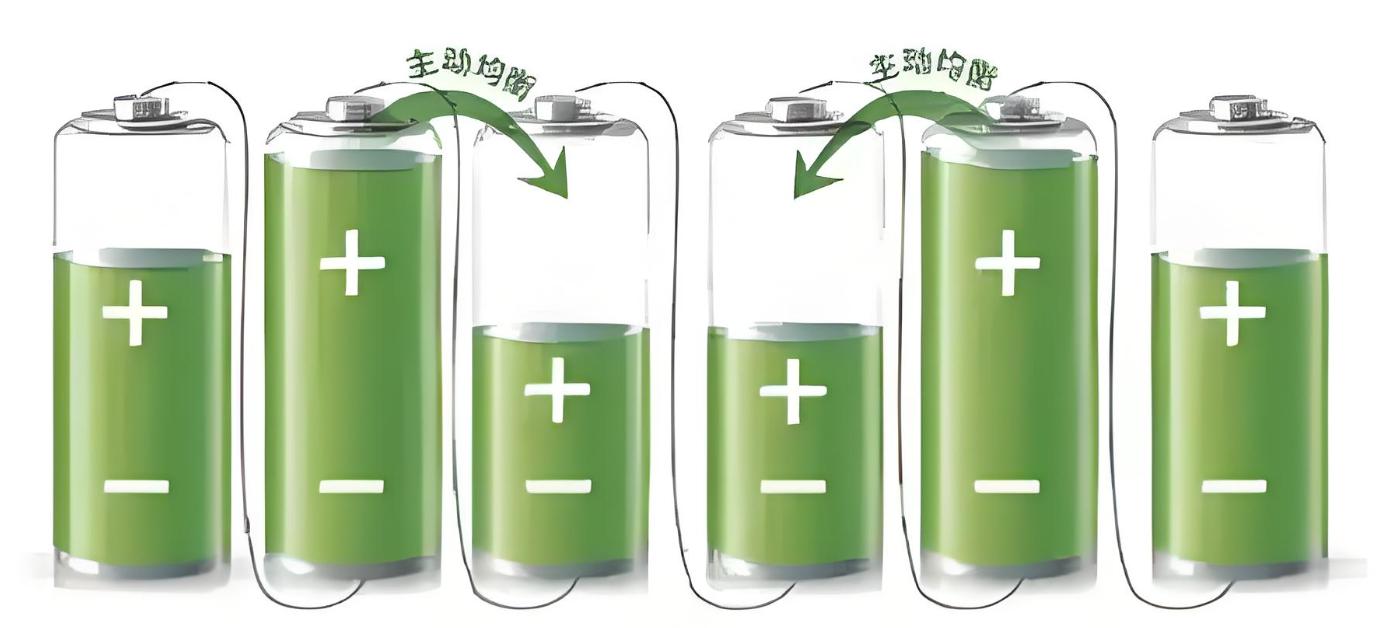

1. 主動均衡是一種更高效的能量管理方式,就像一個 “搬運工”,把容量較高的電池單體中的能量轉移到容量較低的電池單體中,不僅實現了電壓均衡,還提高了整體能量利用率。
2. 在充電過程中,當某個電池單體率先達到工作電壓上限時,BMS 就會啟動主動均衡機制,識別出容量相對較低的電池單體,并通過精心設計的均衡器電路,將高壓電池中的能量轉移至低壓電池中,就像給 “餓肚子” 的電池加餐一樣。
3. 主動式均衡通常涉及復雜的算法來計算能量轉移的具體量,而被動式均衡則更多依賴于精確控制開關的時間以消耗多余的能量。
無論是被動均衡還是主動均衡,都是 BMS 中不可或缺的一部分,對提高電池組可用容量、延長使用壽命以及提升系統整體效率都起著重要作用。在均衡過程中,系統會持續監測每個電池單體的參數變動,確保均衡操作既有效又安全。當電池單體之間的差異達到預設的接受范圍內時,系統就會結束均衡操作。
選擇適合的均衡方法,嚴格控制均衡速度和程度,并有效管理均衡過程中產生的熱量,就能讓電池組的性能和使用壽命大大提高。讓我們一起關注動力電池均衡管理技術,為更高效、更持久的能源利用貢獻力量吧!
