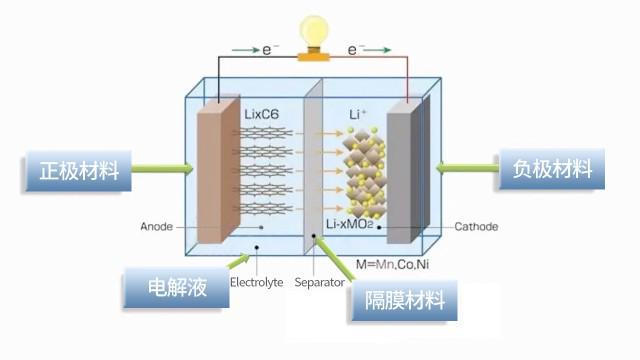

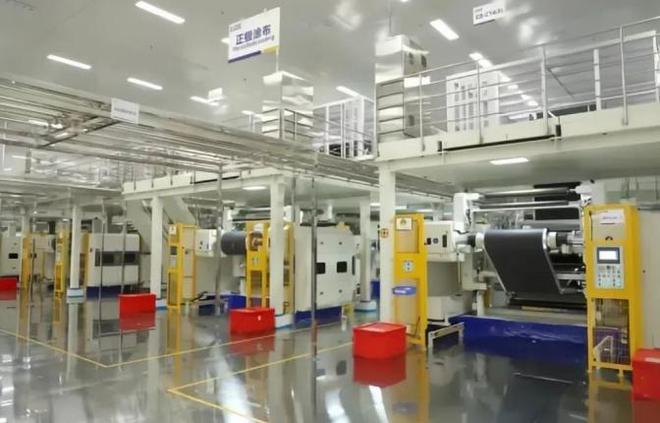

在鋰電池的生產過程中,漿料涂覆是至關重要的一道工序。其主要目的是將穩定性好、粘度好、流動性好的漿料均勻地涂覆在正負極集流體上,對鋰電池的容量、一致性、安全性等具有重大意義。然而,據不完全統計,因極片涂布工藝引起的電池失效占全部原因引起的鋰電池失效的比例達 10%-15%。
1. 涂布干燥溫度控制:干燥溫度過低,極片無法完全干燥;溫度過高,極片內部有機溶劑蒸發太快,表面涂層易出現龜裂、脫落等現象。
2. 涂布面密度:面密度太小,電池容量可能達不到標稱容量;面密度太大,不僅造成配料浪費,嚴重時若正極容量過量,可能因鋰的析出形成鋰枝晶刺穿電池隔膜發生短路,引發安全隱患。
3. 涂布尺寸大小:涂布尺寸過小或過大,可能導致電池內部正極不能完全被負極包住。在充電過程中,鋰離子從正極嵌出,移動到未被負極完全包住的電解液中,影響正極實際容量發揮,甚至形成鋰枝晶,刺穿隔膜導致電池內部短路。
4. 涂布厚度:涂布厚度太薄或太厚會對后續的極片軋制工藝產生影響,難以保證電池極片的性能一致性。

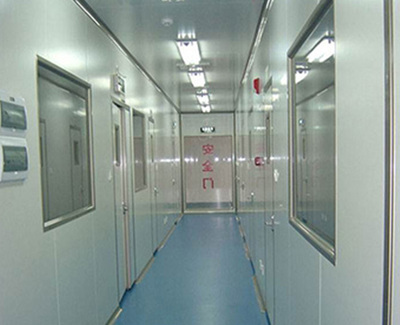

涂布前做好 5S 工作至關重要,確保無顆粒、雜物、粉塵等混入極片中,否則會引起電池內部微短路,嚴重時導致電池起火爆炸。
1. 漿料問題:
1. 混合不均勻會導致活性材料、粘合劑和導電添加劑分散不均,使?jié){料不同位置固含不一致,最終影響涂布面密度。
2. 活性材料顆粒的團聚和沉降會導致涂布過程中材料分布不均勻。
3. 漿料的粘度或成分隨時間變化,如溶劑蒸發或與空氣反應,會直接影響涂層質量。
2. 基材問題:涂布基材表面粗糙度和厚度的變化會導致涂層不均勻,影響電極質量的均勻性。

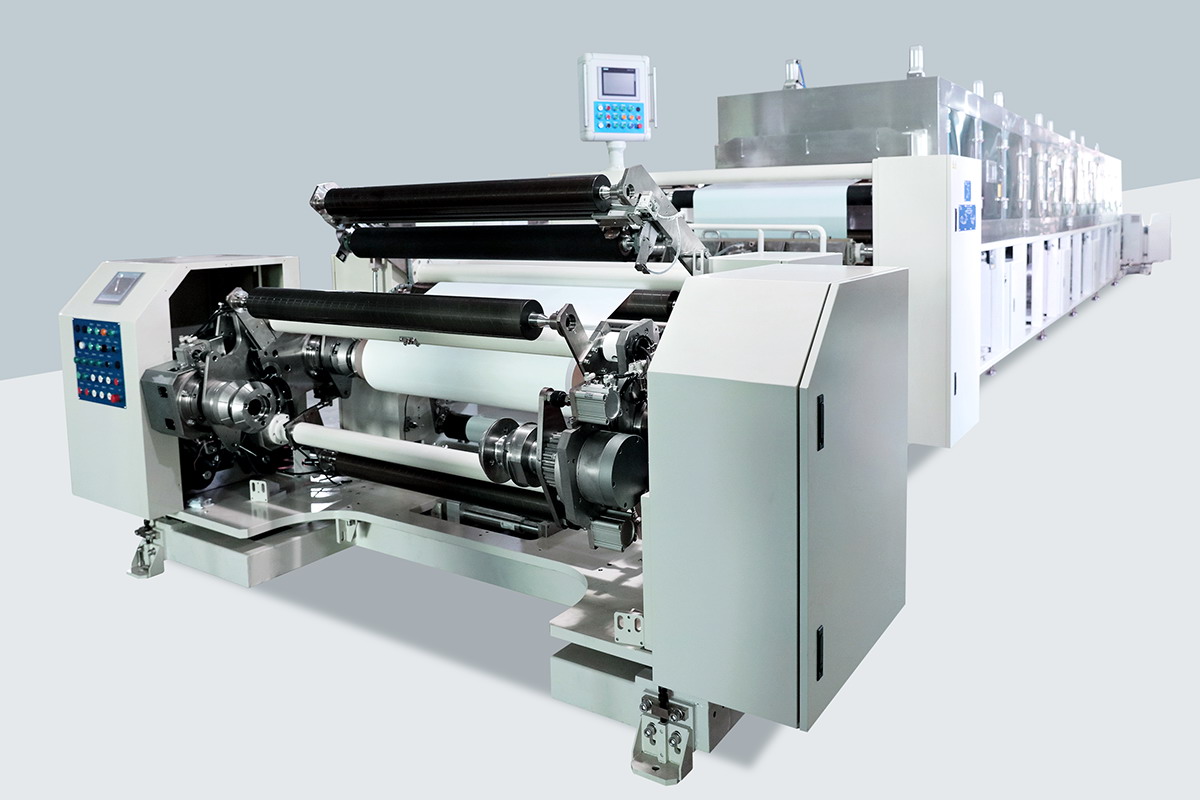

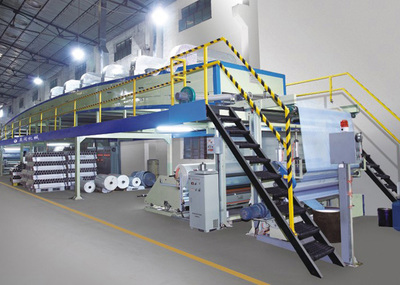

1. 設備老舊會導致涂布機性能下降,影響涂布質量。
2. 設備維護不足導致的機械部件磨損或損壞也會造成涂布質量差的問題。
1. 干燥不均勻會使溶劑蒸發不均勻,導致材料重新分布,影響涂布面密度。
2. 涂布速度波動會導致漿料沉積不一致,產生質量負載差異。

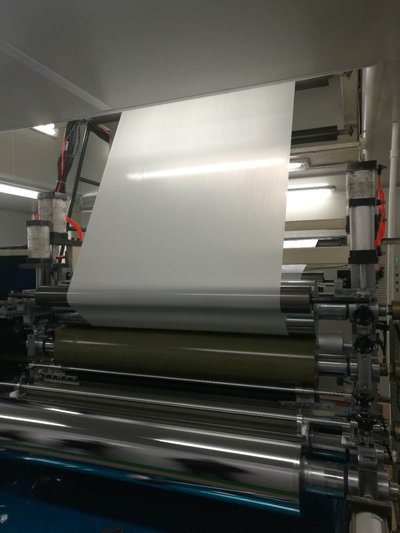

3. 箔材起皺或拉伸會使有的區域漿料涂得多,有的區域漿料涂得少,導致面密度波動。
4. 箔材張力變化會影響涂層的厚度和均勻性,進而影響面密度的穩定性。
5. 出料口堵塞會導致涂布不均勻,產生面密度波動。
1. 溫度波動會影響漿料粘度、干燥速率和溶劑蒸發,導致涂布厚度變化。
2. 濕度變化會影響干燥過程,特別是溶劑蒸發速率,使涂布面密度不均勻。
1. 缺乏實時監控難以及時檢測和糾正涂布不一致問題。
2. 人為因素干擾,手動調控參數可能會引入人為因素的干擾從而導致涂布面密度波動。

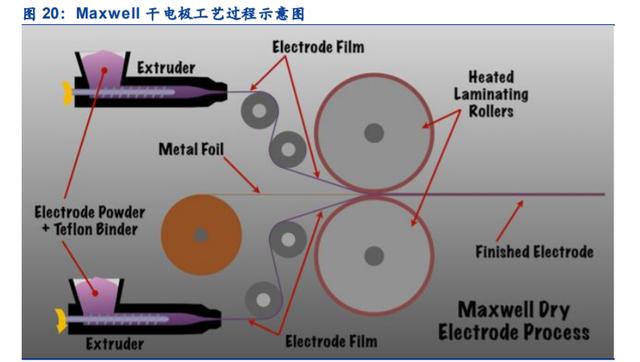

干電極工藝是對極片制作中涂布環節的創新,采用干法涂布制作成品電極。與濕法涂布不同,干電極工藝采用 PTFE 粘結劑與電極粉末混合,通過擠出機形成電極薄膜,隨后利用壓延機熱壓成型,省去溶劑、簡化工序,不需要濕法溶劑回收步驟與裝置。濕法用 NMP 溶劑,有毒且對環境不友好,碳排放量大。
干電極的生產工藝體現出對電極材料的包容性,能夠更好地與高鎳正極、硅基負極匹配,并且適應固態電池體系,可作為下一代電池體系的技術儲備。
干法涂布在實踐中遇到巨大挑戰。以馬斯克的第一性原理實踐為例,干法正極工藝在通過輥壓把正極粉體壓制到特定厚度時,像披薩面團一樣被壓扁但非常硬,導致壓輥壓力超負荷,發生位置偏移甚至變形。正極材料在纖維化完成后,呈黏性絮狀且相互交聯,自潤滑性差,在連續傳輸過程中,極易出現偏析、架橋、結團等現象,自支撐膜制作難度極高。從特斯拉的視頻可以看出,采用臥式對壓輥制備極片膜時,會出現厚度不均勻、面密度不一致,甚至斷帶、孔洞等現象,局部過厚的粉體材料還會撐大壓輥縫隙,導致輥體變形、無法驅動。

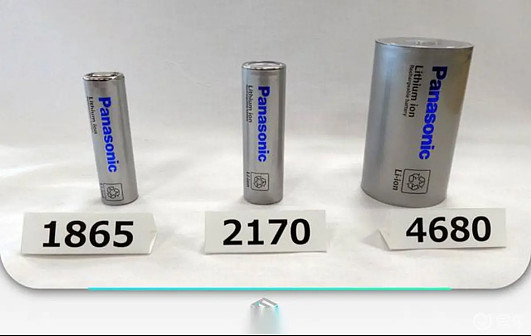

4680 電池采用全極耳(無極耳)設計,核心設計理念是通過正負極集流體與蓋板/殼體直接連接,成倍增大電流傳導面積、縮短電流傳導距離,從而大幅降低電池內阻,減少發熱量延長電池壽命,并提高充放電峰值功率。其優勢主要體現在以下幾個方面:
全極耳設計使得電流通路變寬,內阻減少,內部損耗降低,從而大幅提升了電池功率。
全極耳結構改善了散熱效果,增強了電池的熱穩定性。
由于電流在電池內部更容易移動,充放電速度更快。
消除了生產線添加極耳的流程和時間,節省設備空間,減少制造缺陷的可能性。
綜上所述,鋰電池涂布工藝對電池性能至關重要,而干電極工藝作為創新技術雖具有諸多優勢,但也面臨著巨大挑戰。4680 電池的全極耳設計在提升電池性能和生產效率方面表現出色。未來,隨著技術的不斷進步,有望在涂布工藝和干電極技術等方面取得更大的突破,推動鋰電池產業的持續發展。
